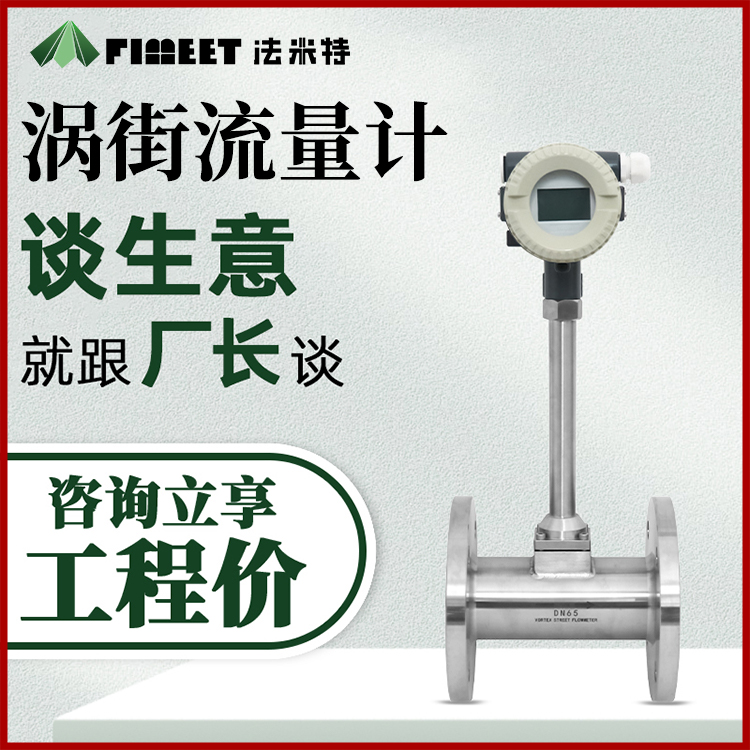

法米特?渦街流量計的調校主要包括靜態校準和動態校準。?

靜態校準

?測量靜態電流?：在無流量信號的情況下，測量靜態電流應為4mA，現場指示在0%。如果有偏差，可以通過調整電位器W1來實現調零，但調整前必須用示波器或頻率計觀察，確定沒有頻率信號（方波）。?

?斷開系數板?：在系數板斷開的情況下，可以直接調整W1實現調零。

動態校準

?輸入上限流量信號?：將TP4的輸出頻率設置為1000Hz，此時頻率和電流變化電路應具有滿量程輸出，變送器輸出電流應為20mA DC。如果有偏差，可以調整量程電位計W2，使輸出為20mA DC。

?模擬校準方法?：在判定室進行電路測試時，可以采用模擬測試的方法。用頻率發生器的信號替換探針信號，頻率發生器輸出外殼的屏蔽端應連接到（公共接地）端子，信號輸出端應連接到放大器板輸入端子的任何端子。

靈敏度調整

?初始設置?：確保渦街流量計已正確安裝并連接到控制系統，根據流體介質和管道尺寸等參數，進行初始設置，包括選擇合適的量程、設定報警閾值等。?

?測試與校準?：進行零點校準，讓流量計在流體靜止狀態下輸出為零，以消除零點漂移的影響；通過標準流量計或其他可靠方法，對渦街流量計進行量程校準，確保其測量值與真實值相符。

?調整靈敏度?：根據實際需求逐步調整靈敏度參數。一般來說，通過增加或減少放大器的增益來調整靈敏度。增益增加，靈敏度提高；增益減少，靈敏度降低。在調整過程中，密切關注流量計的響應情況，通過觀察輸出變化來判斷靈敏度是否達到預期效果。

?驗證與監控?：完成靈敏度調整后，進行實際流體測量驗證。觀察流量計在不同流量下的響應情況，確保其準確性和穩定性。同時，定期對流量計進行檢查和維護，以保持其長期穩定運行。
