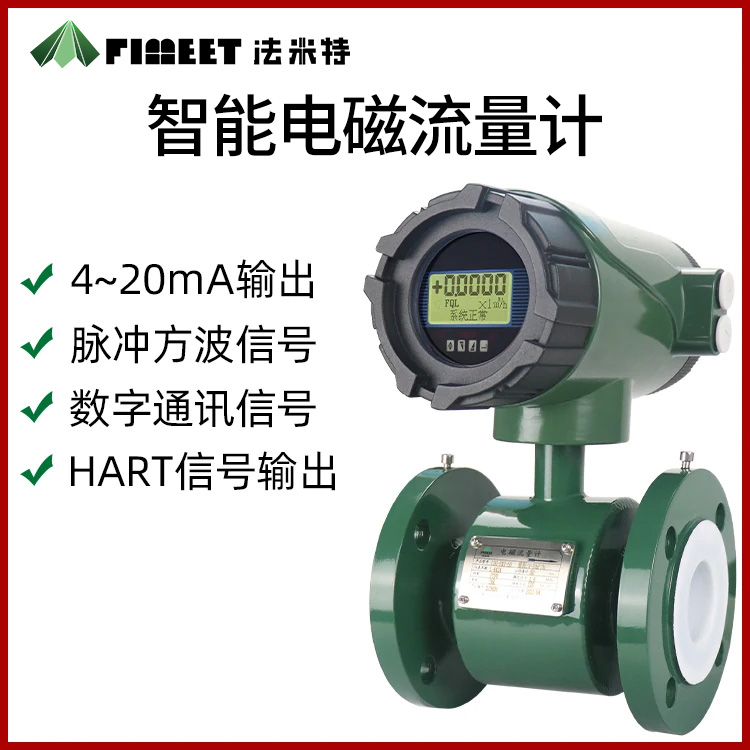

法米特電磁流量計的接地線連接需根據管道材質選擇不同方案，金屬管道優先利用法蘭接地，非金屬管道需借助接地環或接地電極。

?金屬管道的接地方案?

?法蘭直接接地?：當電磁流量計安裝在已接地的金屬管道時，通過變送器接地端子連接橫截面積≥6 mm2的銅芯導線至地線樁。????

?未接地管道處理?：若金屬管道未接地，需用銅芯導線（≥6 mm2）跨接管道兩端法蘭后接地，同時連接傳感器接地端子。??

?非金屬管道的接地方案?

?接地環安裝?：在塑料或帶絕緣襯里的管道兩端加裝接地環，用導線將接地環與傳感器接地端子連接，形成電勢平衡。????

?接地電極替代?：若安裝接地環困難（如強腐蝕介質），可在管道打孔安裝耐蝕合金接地電極，再連接至接地端子。??

?關鍵技術要求?

?接地電阻?：轉換器殼體至大地的接地電阻應＜10Ω，推薦使用截面積≥1.6 mm2的銅線。??

?特殊場景處理?：陰極保護管道需保持傳感器與管道絕緣，避免電流干擾。??
